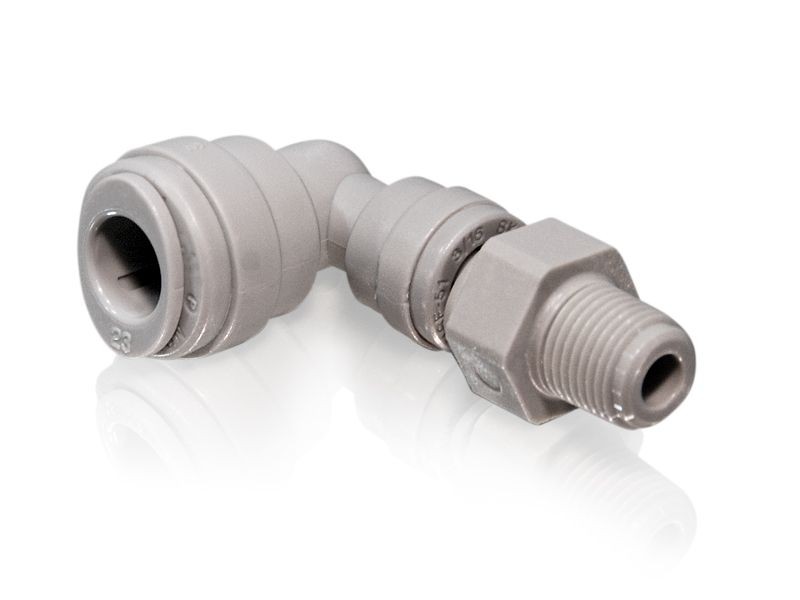

Winkel Einschraub Verbinder grau Schnellstecksystem zöllig
Maße: für 3/8" Rohr x 1/8" AG NPTF
für PE-Rohr schwarz Art. Nr. 23 184 (Ø 3/8" außen)
für PE-Rohr blau Art. Nr. 23 204 (Ø 3/8" außen)
- geeignet für die Getränketechnik im Bereich Wasseraufbereitung, Trinkwasseranwendungen, Biere,
Softdrinks
- für die Übertragung von Flüssigkeiten, nicht entzündlichen Gase ( CO², N² ), Druckluft und Vakuum
geeignet
- Steckverbinder aus lebensmittelechtem Werkstoff
- einfache und schnelle Installation / Deinstallation ohne Werkzeug
- Lösen und Befestigen mehrfach möglich (Kostenreduzierung)
- kein zusätzliches Dichtmaterial nötig
- anwendbar mit vielen Kunststoffrohren und Metallrohren
- Rohrmaterial PEX, PVC, PE-RT, PE und Kupfer
- passend für Coca Cola und Cornelius
- optimale Durchflusseigenschaften
- Gehäusewerkstoff: POM Kunststoff
- O-Ring: NBR oder EPDM
- Halteelement: POM mit Edelstahlzähnen
- Zulassung laut Herstellerangaben DVGW, KTW, WRAS, ACS, FDA, NSF-51 und NSF-61
- Qualitätsstandard ISO 9001 / 14001
Physikalische Eigenschaften:
Temperatur: +1 °C bis +20 °C, Druck bis 11 bar
Temperatur: +21 °C bis +65 °C, Druck: bis 7 bar
grauer/weißer Verbinder = zölliges Maß
nicht kompatibel mit schwarzen Verbindern
BSPP Gewinde ist das europäische Standardgewinde (zylindrisch).
BSPT Gewinde ist das europäische Gewinde (kegelförmig 55° Flankenwinkel).
NPTF ist die amerikanische Gewindenorm (kegelförmig 60° Flankenwinkel).
Die verschiedenen Gewinde sind nicht miteinander kombinierbar.
Wir bieten Ihnen eine große Palette an Steckverbinder und Schraubverbindern für die Getränkeindustrie und Wasseraufbereitung.
Unsere Auswahl an Verbindern des Schnellstecksystems und das Zubehör ermöglicht
Ihnen eine zügige, mehrfach verwendbare Installation.
Sie benötigen weder Werkzeug noch zusätzlichesDichtmittel.
Das reduziert Ihre Kosten.
Handhabung:
Durch einfaches Einstecken des Rohres in den Steckverbinder ist die Verbindung bereits ohne zusätzliches Dichtmittel abgedichtet.
Ein O-Ring im Inneren des Verbinders dichtet die Verbindung an der Außenseite des Schlauches/Rohres ab.
Das Halteelement mit kleinen Edelstahlzähnen hält den Schlauch fest.
So wird ein ungewolltes Trennen der Verbindung verhindert.
In drucklosem Zustand wird zum Lösen der Steckverbindung der Sicherungsclip festgehalten und der Schlauch wieder herausgezogen.
Ein mehrfaches Lösen und Verbinden ist möglich.
